絶対ゆるまない!特許取得 Lock'n Bolt-Fシリーズ

ゆるみ止めボルトの決定版!

1分間に3万回の振動に耐える!
NAS3350(米国航空宇宙局試験規格)合格!

Lock'n Bolt Fシリーズはナットを必要としないゆるみ止めユニットボルトです。
従来のボルト・ナットは必ずゆるむもので、定期的に増し締めが必要でした。
ゆるんで困る、そういう場所にダブルナットやシール、ボンドなどを使用されている方もいらっしゃると思います。
ですが、ダブルナットを使うと全体の重量が重くなるという問題が出てきます。
シール・ボンドでは、ボルトの再利用が難しくなることもあります。

Lock'n Bolt Fシリーズは、簡単な構成で確実にゆるみを防止する新構造のユニットボルトです。
通常のボルトと同じように使えるので、現在お使いのボルトと交換するだけで簡単にゆるみ止め効果が得られます。

≪特徴≫

※絶対ゆるまない!
・メンテナンスの回数が大幅に削減できます
従来月に1度の締め直しが必要だったボルトが半年経ってもゆるまない
・事故防止に大きな効果があります

※ナット不要!
・総重量が軽減できます
・工数を削減できるため、経費も抑えられます

この位置でもゆるみません!


※ネジの中間位置でも固定ができ、ゆるまない
・かさ上げ、レベリングに最適です
・回転体の軸心にも利用できます

※簡単な構成でゆるみ防止を実現
・幅広い用途に使用できます
・現在ご使用のボルトとの交換が簡単です
・繰り返し使用できます
・F-3、F-4は同一面でのゆるみ止めが可能です
・貫通穴でもメクラ穴でも使用可能です
・抗張力、せん断力、トルクなどの強度は標準品と変わりません

<製品紹介>

F-1(表面固定型)
通常の表面から固定するタイプです。
現在ご使用のボルトとそのまま交換が可能です。

サイズ
M=5~50
L=12~75


F-2(裏面固定型、長尺用)
首下の長いボルトは、加工費が高額になるため、ネジの先端部にゆるみ止め機能を付け、コストダウンしました。
ネジ先端部を締める必要があるため、貫通穴が最適ですが、裏側に手が回れば使用可能です。
主ボルトの六角頭を締めてから先端部を締められます。

サイズ
M=5~30
L=15~65


F-3(六角穴付ボルト)

六角穴付ボルトで、ヘッド部が平面より凹部に使用できます。
金型・産業用ロボット・工作機械に最適です。
同一面でのゆるみ止めが可能です。

サイズ
M=5~25
L=12~50

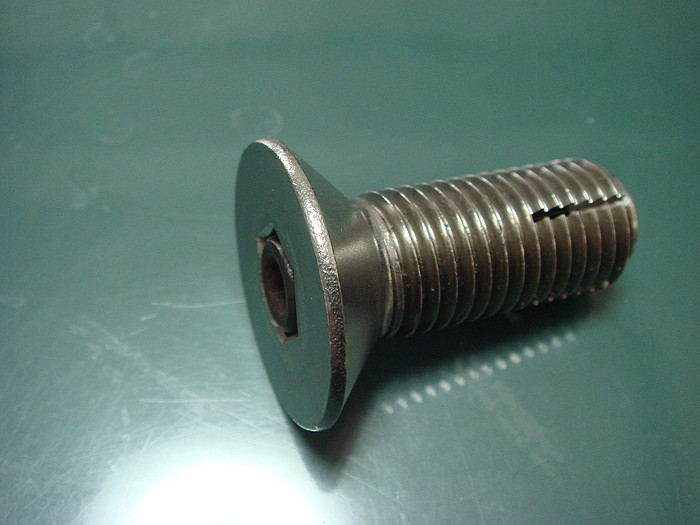

F-4(六角穴付皿ボルト)
皿タイプのボルトは特にゆるみやすいですが、このボルトを使用すれば今までのゆるみが防げます。同一面でのゆるみ止めが可能です。

サイズ
M=5~30
L=10~100


《用途》

エレベーター、エスカレーター、橋梁、鉄塔、高速道路、構造物、レール止め、鉄道車輌足廻り、航空機エンジン・船舶エンジン廻り、バス・トラックのエンジン廻り、土木建設機械、印刷機、ジェットコースター等の遊戯機械、工作機械、鋳造機械、産業用ロボット、天井用クレーン、その他

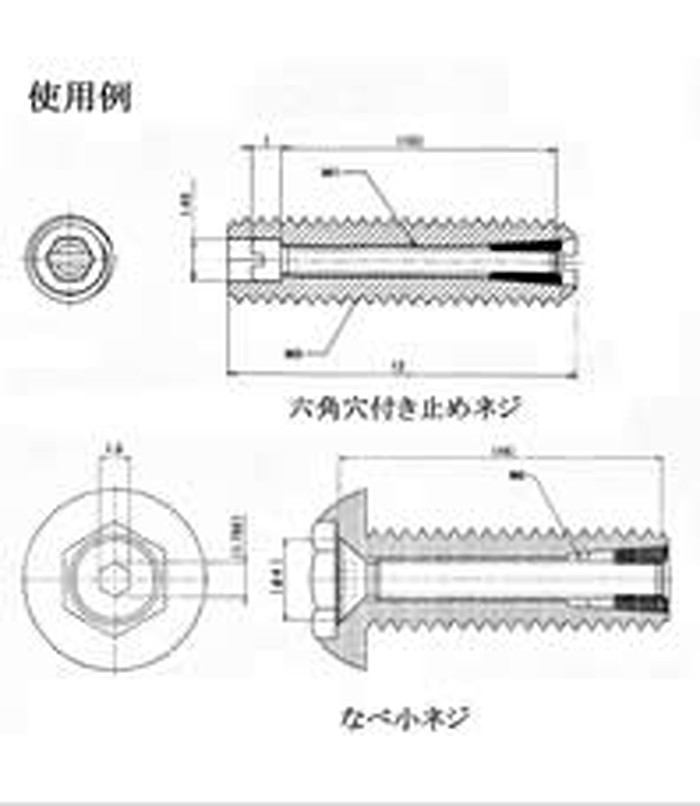

≪使用例≫

(f 使用例1~3)


≪動作説明≫

≪お客様の声≫

  • 天井用クレーンのレールに使用しました。重量のあるものを一日に何百回と運ぶため、レールがたわむので困っていました。ロックンボルトF-1にボルトを交換すると、それまで月に一度締め直しが必要でしたが、現在半年たっても全くゆるみがみられません。
  • 半導体機械に使用しました。半導体の機械は回転が激しく、ボルトにゆるみが生じやすいのですが、ロックンボルトF-1を使うことにより、ゆるみが解消しました。

ロックン・ボルト振動試験



<取扱説明書>
http://www.lockn-bolt.co.jp/upload/lockn-bolt-f.pdf

<振動試験結果>
http://www.navida.ne.jp/snavi/5131_3.html

≪材質≫
SS400、SUS303、SUS304、SCM、銅、真鋳、プラスチック

≪価格≫
寸法、形状、材質、数量により異なりますので、その都度お見積りさせて頂きます。まずは、お電話・FAX・メールにてお気軽にお問い合わせ下さい。
